EN
English
| Descripción del producto | ||||

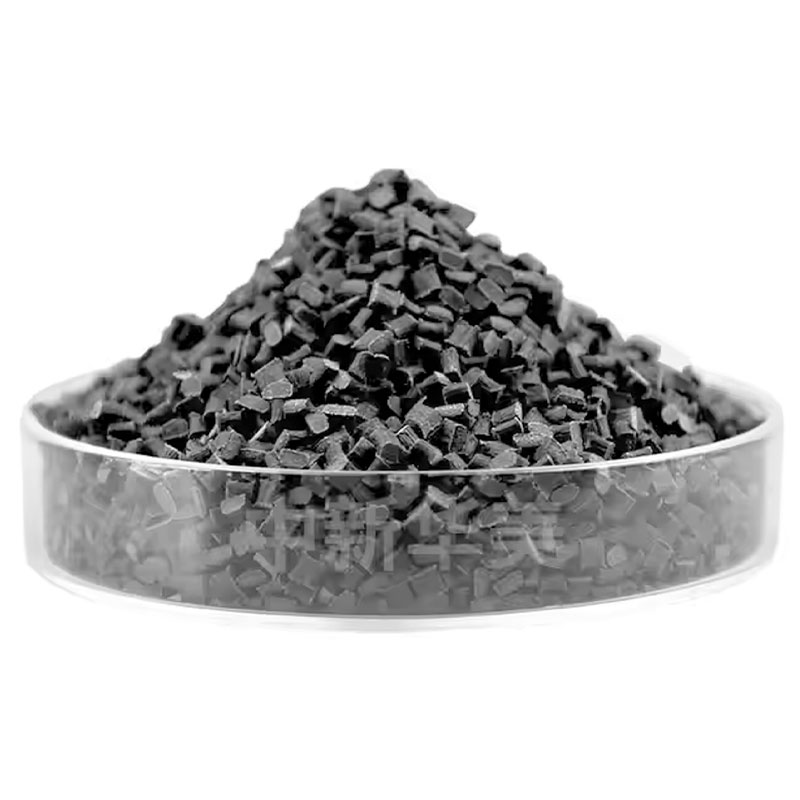

| Identificación de resina | Refuerzo de fibra de carbono al 20%, excelente estabilidad, grado de conducción, alta rigidez, alto módulo | |||
| Color | negro | |||
| Aplicaciones principales | Componentes automotrices, accesorios eléctricos, componentes electrónicos de precisión | |||
| Método de procesamiento | Moldeo por inyección | |||
| Propiedades típicas | Método de prueba | Condición de prueba | Valor | Unidad |
| Propiedades físicas | ||||
| Densidad | DIN EN ISO 1183 | 23℃ | 1.2 | g/cm 3 |
| Contracción | DIN EN ISO 294 | Cómo | 0,6-0,8 | % |
| Contracción | DIN EN ISO 294 | Flujo | 0,7-0,9 | % |
| Contenido mineral | Método de prueba interno | 650℃ | 20 | % |
| Propiedades mecánicas | ||||
| Resistencia a la tracción | DIN EN ISO 527 | 50 mm/min | 170 | MPa |
| Módulo de tracción | 12800 | MPa | ||
| Alargamiento en el descanso | ≥2,5 | % | ||
| Resistencia a la flexión | DIN EN ISO 178 | 2 mm/min | 230 | MPa |
| Módulo de flexión | 11000 | MPa | ||
| Resistencia al impacto con muescas Izod | DIN EN ISO 180 | 4 mm,23℃ | 8 | KJ/M 2 |
| Resistencia al impacto sin muescas Izod | DIN EN ISO 180 | 4 mm,23℃ | 55 | KJ/M 2 |
| Rendimiento térmico | ||||
| Temperatura de deformación por calor | DIN EN ISO 75 | 0,45 MPa | 280 | ℃ |
| Temperatura de deformación por calor | DIN RN ISO 75 | 1,8 MPa | 270 | ℃ |
| Otros | ||||
| Resistencia superficial | IEC60093 IEC60094 | 10 3-5 | Ω | |
| Resistividad volumétrica | 10 3-5 | Ω.cm | ||
| Inflamabilidad | ||||
| Inflamabilidad | UL 94 | 1 mm | HB | Clase |
| Inflamabilidad | UL 94 | 2 mm | HB | Clase |
Nota:
(1) Los datos representan valores típicos únicamente para referencia del cliente y no constituyen una garantía de estándares de calidad mínimos o máximos ni de ningún otro propósito.
(2) El rendimiento puede variar según los diferentes colores.
Precaución:
Los datos y la información aquí contenidos se basan en nuestro conocimiento y experiencia actuales. Si surgen nuevos conocimientos o experiencias, nos reservamos el derecho de modificar esta información y datos sin previo aviso. Como las condiciones de uso y las leyes aplicables pueden variar según la ubicación y el momento, es responsabilidad del cliente determinar si los productos y la información de los productos aquí incluidos son adecuados para el uso previsto y garantizar que su lugar de trabajo y sus métodos de manipulación de productos cumplan con las leyes aplicables y otras regulaciones gubernamentales. Lixu New Materials no asume ninguna responsabilidad u obligación con respecto a la información contenida en este documento y no ofrece garantía alguna. Quedan expresamente excluidas todas las garantías implícitas de comerciabilidad o idoneidad para un propósito particular.
| Proceso típico de moldeo por inyección | |
| Secado de plástico | |
| Tiempo de secado | 2~4 horas |
| Temperatura de secado | 100~120℃ |
| Equipos de secado | Secador de aire caliente |
| Tipo de secado | Secado continuo (proceso de producción) |
| Moldeo por inyección Process | |
| Sección de boquillas | 290~310℃ |
| Sección de Plásticos | 310~330℃ |
| Sección de transporte | 280~300℃ |
| Temperatura máxima de inyección | 350℃ |
| Presión de inyección | 40~100 MPa |
| Velocidad de inyección | 30~75 mm/s |
| Plastificación PresiónVelocidad | Presión: 65–100 MPa Velocidad: 60–85 mm/s |
| Contrapresión de plastificación | 5～10 MPa |
| Temperatura recomendada del molde | 140~160°C |
Descargo de responsabilidad: Los procesos de moldeo por inyección antes mencionados pueden variar según la geometría del producto, el diseño del molde y las especificaciones de la máquina de moldeo por inyección. Se deben realizar ajustes específicos según las circunstancias reales.
